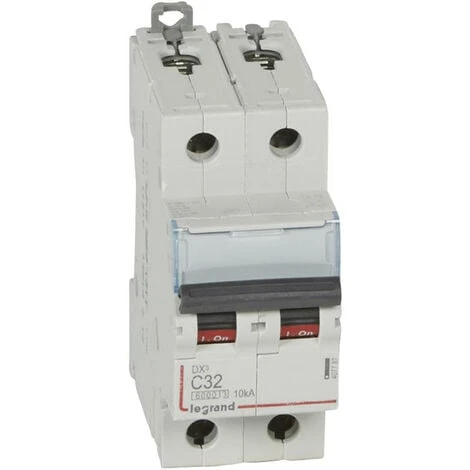

Disjoncteur DX³6000 10kA Arrivée Haute Et Départ Bas à Vis 2P 230V~ à 400V~ – 32A – Courbe C – 2 Modules – 407787 – LEGRAND

Caractéristiques

• Type de produit: Disjoncteur bipolaire
• Courant nominal: 32
• Fréquence: 60
• Section des fils préconisée: 25
• Profondeur d’encastrement: 44
• Certification environnementale: NF CES

• Caractéristiques générales :
• Conformes à la norme EN 60898-1
• Reçoivent les auxiliaires
• • Pouvoir de coupure :
  • 6000 – EN 60898-1 – 400 V~ (230 V~ pour Uni + Neutre)
  • 10 kA – EN 60947-2 – 400 V~ (230 V~ pour Uni + Neutre)
  • 2 types de connexion :
  • vis/vis : arrivée haute et sortie basse par bornes à vis
  • auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis

• Disjoncteur DX³ bipolaire 230V~ à 400V~ pouvoir de coupure :
  – 6000A conforme à la norme NF EN 60891-1 – 400V~ pour les installations résidentielles
  – 10kA conforme à la norme EN 60947-2 – 400V~
• Protection des départs : arrivée haute et sortie basse par bornes à vis
• Intensité nominale 32A – Courbe C (déclenchement magnétique 7In +/- 20%) – 2 modules
• Pour peigne HX³ traditionnel bipolaire ou câblage traditionnel
• Reçoit les auxiliaires et accessoires DX³ et accepte les blocs différentiels adaptables – Bornes protégées contre le toucher IP20, appareil câblé

• Caractéristiques du produit
  • Couleur : gris
  • Fréquence : 50 – 60 Hz
  • Numéro ral : 7035
  • Mode de pose : rail DIN
  • Type de borne : borne à vis
  • Sans halogène : Oui
  • Type de tension : AC
  • Antidéflagration : Non
  • Hauteur hors tout : 94.8 mm
  • Largeur hors tout : 35.4 mm
  • Montage encastré : Oui
  • Tension assignée : 400 V
  • Degré de pollution : 2
  • Temperature de stockage : -40 – 70 °C
  • Courant nominal assigné : 32 A
  • Nombre de pôles (total) : 2
  • Classe de protection (ip) : IP20
  • Profondeur d’encastrement : 44 mm
  • Résistance aux chocs (ik) : IK02
  • Nombre de pôles protégés : 2
  • Equipé d’un porte étiquette : Oui
  • Profondeur/longueur hors tout : 77.8 mm
  • Classe de limitation d’énergie : 3
  • Tension d’isolation assignée ui : 500 V
  • Dispositifs auxiliaires possibles : Oui
  • Caractéristique de déclenchement : C
  • Sens de l’alimentation électrique : Par le haut ou le bas
  • Largeur dans les unités de partition : 2
  • Température ambiante en fonctionnement : -25 – 70 °C
  • Conducteur neutre branché simultanément : Non
  • Tension assignée de tenue aux chocs (uimp) : 4 kV
  • Section de conducteur connectable monofilaire : 1.5 – 35 mm²
  • Section de conducteur connectable multifilaire : 1.5 – 25 mm²
  • Pouvoir de coupure assigné icn selon en 60898 à 400v : 6 kA
  • Pouvoir de coupure assigné selon iec 60947-2 à 400 v : 10 kA
  • Pouvoir de coupure assigné icu selon iec 60947-2 à 230v : 25 kA
